Силовой кабель пввг

— Частота сети: 50 Гц;

— Допустимое номинальное напряжение: 0,66 — 1 кВ;

— Длительно допустимый нагрев: +90 °C;

— Максимальный нагрев при КЗ: +250 °C;

— Температурные условия для нормальной эксплуатации: от -50 до +50 °C;

— Относительная влажность воздуха: до 98%;

— Минимально разрешенный радиус изгиба: 10d (где d – наружный диаметр) для одножильного кабеля и 7,5d для многожильного.

На видео можно ознакомиться с процессом производства кабеля:

Реализуем ПвВГ по оптимальной цене. Каждому клиенту предлагаем удобные условия для сотрудничества. Поможем подобрать нужную марку. При отсутствии необходимой, изготовим в кратчайшие сроки по лучшей цене.

Кабель АВВГ

Для питания потребителей различных категорий применяется кабель силовой алюминиевый АВВГ. Рассчитан на номинальное переменное напряжение 0,3/0,5 кВ и 0,6/1 кВ, при частоте от 0 Гц и выше.

Силовой кабель АВВГ применяется в электроснабжении, осуществляет питание приемников от источников тока. Прокладку кабеля, возможно, осуществлять в земле, также возможны открытые территории и в кабельные каналы. Данный тип кабеля нашел широкое применение в деятельности человека. Монтаж кабелей АВВГ можно осуществлять в помещении любого уровня влажности. Сфера применения охватывает как промышленные объекты, так и бытовые, включает в себя вертикальные и горизонтальные магистральные сети, кабельные эстакады, тоннели, шахты, лаборатории, жилые помещения, блочные сооружения и т.д. В тип помещений, где возможна прокладка, входят также помещения с повышенным уровнем взрывоопасности (класс 1б, 1г, II). Изделие устойчиво к процессам коррозии.

Модификации кабеля без брони могут быть использованы там, где отсутствуют механические вибрации.

Не горит и не возгорается при прокладывании одиночного кабеля. Наличие в маркировке буквенных обозначений «нг» и «нг — LS», кабель, не распространяющий возгорания, позволяет прокладывать пучками.

Форма проводников возможна плоская, маркировка «П». Индекс типа климата «Т» (тропический климат) обозначает, что изделие не разлагается, не вступает в реакцию с окружающей средой.

Конструкция

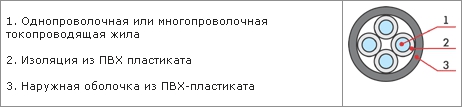

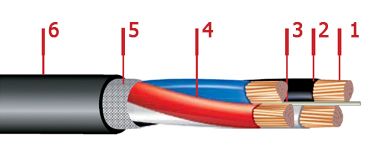

Силовой кабель АВВГ и его составляющие:

• Токоведущие жилы из алюминия.
• Изоляционный материал изготовлен из поливинилхлоридного пластиката. Цвета изоляции возможно предварительно заказать, чаще всего черный или белый. Маркировка вытисняется и печатается, указывается длина в метрах.
• Обмотка
• Наружная оболочка из пластиката. Каждый производитель представляет свою различную цветовую гамму. Заземляющие жилы покрываются желтыми, зелеными оболочками. Несущие жилы голубые или синеватого оттенка.

Характеристики кабеля АВВГ

Рассмотрим характеристики кабеля АВВГ. Кабель силовой алюминиевый АВВГ бывает одножильным, многожильным. Жила изготовляется из высокопрочного алюминия. Проводники разделяют на 2 класса и зависят от поперечного сечения. 1 класс включают в себя сечения от 2,5 до 240 мм 2 , 2 класс от 70 до 240 мм 2 . Силовой кабель АВВГ имеет изоляцию из поливинилхлоридного (ПВХ) пластиката. Изоляция снижает негативные воздействия окружающей среды. Маркировка выполняется в виде чисел (0,1,2,3), также возможно цветовое выделение (белое, черное, зеленое). Кабели с поперечным сечением в 70 мм 2 больше используют на укрупненных проводниках. Удельный вес кабеля АВВГ из расчета 1 км напряжением 0,66 кВ равен 543 кг. Напряжением 1 кВ вес составляет 559 кг.

Свойства силового кабеля

Кабель силовой алюминиевый АВВГ при одиночном монтаже возгораться не может и пожаробезопасный. Обладает высокой влагостойкостью при влажности окружающей среды 98% и значению температуры в 35?С. При соблюдении требований и рекомендаций производителей длительность эксплуатации составит не менее 30 лет.

АВВГ: расшифровка кабеля

• А – алюминиевые токоведущие жилы;
• В – первая буква обозначает виниловую оболочку, вторая буква – изоляция из винила.
• Г – незащищенный провод, без оболочки.
• Тип кабеля указывается после тире. К примеру, АВВГ-ХЛ. Обозначения можно комбинировать.
• Т – тип климатического исполнения – тропический.
• ОЖ – жила изготовлена из цельного проводника.
• П – форма проводника — плоская.
• МН – число жил больше единицы.
• МП – жила выполнена из плетёной проволоки.
• НГ – проводник не распространяет горение и негорючий.
• ХЛ – эксплуатация возможна при достаточно низкой температуре окружающего воздуха.
• LS – FDDU проводник, сниженный уровень дымообразования и газовыделения.
• НГ-П – пучки кабеля не позволяют распространять горение.
• 1 – значение рабочего напряжения 1 кВ.
• 660 – значение мощности 660 Вт.

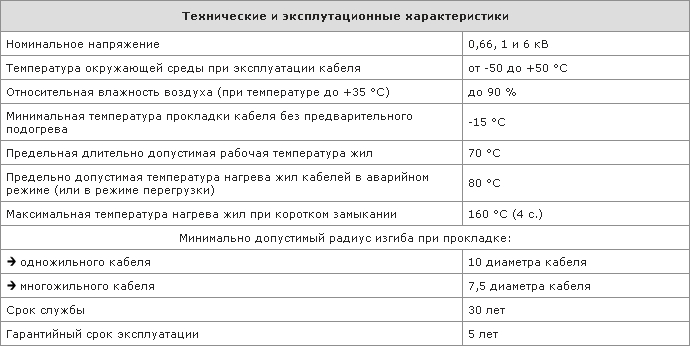

Кабель АВВГ: технические характеристики

Температура для нормальной работы силового кабеля лежит в пределах от -50 до +50 °C. Величина уровня влажности окружающего воздушного пространства ? ? 98% и температурах меньше 35?С. В различных режимах работы предельная температура нагрева токоведущих жил ограничена. В нормальных условиях 70?С, при тепловых перегрузках и коротким замыканиях 80?С. Также ограничению подлежит длительность рабочего режима в ненормальных условиях. Превышение предельно допустимых температур ограничивает время работы до 8 ч и суммарно — 1000 ч за полное время работы. Соблюдение требований и рекомендаций позволит применять силовой кабель не менее 30 лет.

Испытание кабелей АВВГ переменным напряжением

При рабочем напряжении 660 В и мощности 3 кВт испытательное время составляет 10 минут. При напряжении 1 кВ и мощности 3,5 кВт испытательное время составляет 10 минут.

Кабель АВВГ характеризуется низкой стоимостью и хорошим качеством. Широко применяется для питания складских и заводских помещений, в жилых зданиях и как ввод для распределительных устройств. Если не учитывать первоначальный подогрев, то для одножильных кабелей при радиусе изгиба С 10 Dh минимальная температура составляет -15?С. Для многожильных кабелей температура аналогична, но радиус изгиба составляет С 7,5 Dh.

Конструкция кабеля

Кабельные жилы изготовляются из цельной проволоки, сорт алюминия мягкий. Существуют редкие модификации из медных жил (ВВГ). Число жил варьируются от 2 до 5, имеются разновидности с числом жил 3 и 5 с наличием несущей жилы.

Одножильные кабели выполняются на сечение 2.5?240 мм 2 , определяется как 1 категория сечения, используют цельную проволоку. Плетёная проволока относится ко второму классу, сечение 70?240 мм 2 . В качестве изоляционного материала применяют черный или белый поливинилхлоридный пластикат. Также возможен заказ с необходимыми цветами. Оболочки изготовлены тоже из поливинилхлорида. Цветная маркировка выбирается производителем. Цвет заземляющей жилы — желто-зеленый, несущая жила – голубой.

Метраж указывается на маркировке изделия. Индексация занимает 4 мм. Силовой кабель используется для питания потребителей при мощности 660 и 1000 Вт c частотой 50 Гц.

Монтаж кабеля АВВГ

Монтаж кабелей АВВГ возможен двумя способами: открытый и закрытый. Первый способ предусматривает прокладку на местности, где снижен или отсутствует риск возгорания. Силовой кабель не предусматривает защитную оболочку от механических повреждений, в связи с чем, производители рекомендуют использовать специальные трубы электротехнического назначения или рукав из металла. Монтаж и прокладка должны проводиться по требованиям ПУЭ и СНиП. Температура окружающей среды во время прокладки не должна быть ниже -15?С. Тросы, специальные коробы и другие изделия позволяют проводить укладку кабелей по воздуху и с помощью тросов для соединения зданий и сооружений, но необходим учет массы проводников, выпадение осадков и перепадов температур. Климатическое исполнение и тип помещения позволяют эксплуатацию при повышенном уровне влажности.

Закрытый способ представляет более безопасный способ. Не нарушает архитектуру местности. В бетонных и других твердых негорючих поверхностях выполняется штробление, куда укладывается кабель, затем его покрывают. Если есть вероятность возгорания поверхности, то нужно предусмотреть дополнительную защиту такую, как короб, металлический рукав и т.д. Не рекомендуют использовать ПВХ-материалы. При таких условиях возгорания желательнее использовать кабель с индексом «нг» или «п».

Монтаж данного типа проводника не следует проводить в земле. Т.к. у кабельных проводников нет требуемой защитной конструкции от механического повреждения.

Доступные методы контроля качества

Существует несколько способов предварительного контроля и учета качества выпускаемых кабелей при невыполнении требований ГОСТа или до его поверки. Полная поверка может быть проведена лишь в соответствующей лаборатории, соблюдая требования нормативно-технической документации.

Внешний осмотр (первичный)

Начальный контроль должен выявить численное соответствие жил, проволок и цветной маркировки. Должна быть проверена целостность изоляционного материала. Полное отсутствие механических дефектов. При обнаружении дефекта или несоответствий производитель или поставщик должен быть уведомлен. Гарантийный срок продукции составляет в среднем 5 лет и начинает отсчет от момента его эксплуатации.

Измерение конструкционных размеров

Проверка диаметра жилы, их числа, толщина изоляции проходит при помощи специального инструмента. При помощи указанного заводом-изготовителем оборудования омметра, мультиметра проверяется сечение токоведущих жил.

Силовые кабели АВВГ с алюминиевыми жилами отличаются низкой стоимостью и хорошим качеством и закрепили себя на электротехническом рынке, как лучшее токопроводящее оборудование. Срок службы составит не менее 30 лет при соблюдении требований эксплуатации.

Кабель АВВГ 4х25 – это провод для прокладки силовых линий, сечение его токопроводящей части равно 25 кв. мм. В составе изделия насчитывается четыре жилы, изготовленные из алюминия. Он необходим для устройства неподвижных линий электропередачи в быту и промышленности при максимальном … Читать далее →

Кабель АВВГ 4х16 относится к силовой группе проводников, характеризуется максимальной площадью алюминиевых токонесущих жил в своем классе – 16 мм2. В сечении провода насчитывается четыре жилы. Чаще всего кабель применяется в электрических сетях и ЛЭП при стационарном подключении оборудования. Подходит … Читать далее →

Кабель АВВГ 4х120 – это проводник, в состав которого входит четыре токонесущие жилы общей площадью 120 мм2, изоляционный слой и покрытие, выполняемые из ПВХ композитного материала. Изоляционное покрытие имеет желто-зеленый окрас, отдельные полосы цветов располагаются диаметрально. Данный провод предназначен для … Читать далее →

Кабель АВВГ 4х35 представляет собой провод с одной или несколькими жилами, материалом для которых служит алюминий, общий диаметр жил составляет 35 кв. мм. Предназначен он для сетей переменного тока частотой 50 Гц с номинальным напряжением до 1000 В. Он препятствует … Читать далее →

Кабель АВВГ 4х50 является силовым проводником с четырехжильным исполнением. Жилы изготовлены из меди с сечением 50 мм2. Позволяет передавать электроэнергию на переменном напряжении до 1 кВ на промышленной частоте. Кабель обеспечивает надежную защиту от механических и других повреждений. В качестве … Читать далее →

Кабель АВВГ 4х240 является силовым проводником. Отличительной особенностью считается величина наибольшего поперечного сечения S токоведущей жилы среди всего представленного ассортимента проводников данного типа. Максимальное значение Smax=240 мм2. Исходя из числового обозначения маркировочных индексов, определяется число жил. В вышеуказанном типе кабельной … Читать далее →

Кабель ПвВГ

Описание кабеля ПвВГ

Кабель марки ПвВГ широко применяется в сфере энергетики благодаря изоляции, изготовленной из сшитого полиэтилена. Если планируете купить кабельную продукцию – ознакомьтесь с ассортиментом нашего интернет-магазина и актуальными ценами. Консультанты помогут определиться с маркой и оформят заказ, чтоб Вы смогли купить кабель оптом и в розницу. Качество ПвВГ подтверждено сертификатами и протоколами испытаний. Складской запас распространенных марок по разумной цене позволит выполнить доставку в минимальные сроки. Быстро изготовим любой вид кабеля с необходимыми параметрами. Рекомендуем купить ПвВГ по лучшей цене в Москве в нашем магазине.

Область применения кабеля ПвВГ

ПвВГ используется для передачи и распределения потребителям различных категорий электроэнергии. Применяются в стационарных электроустановках на номинальное напряжение 660 В и 1000 В с частотой 50Гц. Допускается эксплуатация на постоянном напряжении, при условии, что оно превышает переменное в 2,4 раза.

Районы с умеренным и холодным климатом наиболее подходящие для данной марки. Сфера применения ПвВГ довольна широкая: суша, реки и озера на высотах до 4,3 км над уровнем моря. Рассмотрим подробнее места, предназначенные для монтажа вне зависимости от значения степени коррозионной активности:

• в кабельных эстакадах, на мостах и в блоках;

• на воздухе при отсутствии вероятности возникновения механических повреждений при эксплуатации;

• в сухих помещениях: каналах, производственных помещениях;

• в сырых, а также частично подтапливаемых помещениях: кабельных полуэтажах, коллекторах и шахтах.

Важно! Продолжительность работы при возникновении аварийного режима не должна превышать 8 часов в сутки и быть не более 1000 часов за весь период эксплуатации.

Кабели предназначены для трасс, расположенных по вертикали, горизонтали и под наклоном. Разрешено использование в местах, где вероятно возникновение вибраций. Применяя способ одиночной укладки, данная марка не будет распространять горение. Купив ПвВГ в нашем магазине, Вы получите подтверждение высокого качества.

Какие существуют виды кабеля из сшитого полиэтилена? Видео поможет ознакомиться с многообразием марок:

Конструкция кабеля ПвВГ

1. ПвВГ изготавливают из жил уплотненных, как одно, так и многопроволочных;

2. Поверх жил методом экструзии накладывают экран, который изготавливают из полупроводящего СПЭ;

3. На изолированные жилы накладывается оболочка из поливинилхлорида.

Расшифровка кабеля ПвВГ

Буквенное обозначение в маркировке и расшифровка:

Кабель ПвВГ: технические характеристики

Ознакомимся с основными техническими параметрами кабельной продукции, перед тем как купить необходимую марку. Минимальный период службы ПвВГ 30 лет. Обязательно выполнение требований ГОСТ 18690 при транспортировке и хранении барабанов. Наш интернет магазин работает с кабельными заводами, которые несут ответственность за выпускаемую продукцию и проверяют каждый сантиметр выпускаемого кабеля. На всех этапах производства ПВвГ осуществляется контроль качества. Товар изготавливают на основании ГОСТ и ТУ.

Одножильные

от 16

35 — 240
