Откатные ворота с электроприводом: въезд без усилий

Откатные ворота с электроприводом

Электрический привод представляет собой специальную систему, предназначение которой преобразовывать энергию в механическую. Автоматика устанавливается на различные типы ворот и позволяет экономить время на открывание и закрывание створок. Современные откатные ворота с электроприводом имеют массу преимуществ, тем не менее, многие задумываются об их установке и целесообразности этого поступка.

Стандартный электропривод на воротах откатного типа состоит из следующих элементов:

  • редуктора и непосредственно двигателя;
  • зубчатой рейки;
  • защиты и автоматики;
  • цепей управления.

Имеются отдельные линейки моделей, в которых двигатель с редуктором собраны в одном корпусе. Защита осуществляет функцию остановки работающего мотора при появлении препятствий, тогда как автоматика выполняет остановку при достижении крайнего положения. Элементами управления являются пульт д/у, фотоэлементы, щит управления.

Выбор привода для откатных ворот

Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:

  • частоты его использования;
  • мощности двигателя.

Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.

Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.

Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.

Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.

Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.

Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.

Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала. Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы.

Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.

Последовательное выполнение работ

Делится на несколько этапов:

  • замеры;
  • установка фундамента;
  • монтаж роликовых опор;
  • крепление привода, зубчатой рейки;
  • подсоединение дополнительных элементов.

Видео: откатные ворота своими руками

Производим замеры

В большинстве случаев, откатные ворота с электроприводом размещаются внутри ограды согласно чертежам. Их длинна будет равна 150 процентам от ширины проема, потому, нужно побеспокоиться о наличии свободного места.

При выполнении замеров, важно правильно разметить место будущего фундамента. Размеры должны четко соответствовать действующим стандартам, иначе будет значительный перерасход бетона или же его недостаток при заливке.

Размеры ямы подбираются исходя из габаритов проема для ворот. Также нужно учитывать глубину промерзания почвы при расчете глубины залегания фундамента. Ширина укладываемого фундамента составляет примерно полметра.

При расчетах нужно определиться будет ли установлен ответный столб, который будет держать ворота в закрытом положении.

Далее, выкапывается яма нужных размеров, в которую крепятся швеллеры углами вниз. Они устанавливаются на всю глубину ямы. Это позволяет создать базовый каркас, на котором будет формироваться фундамент и крепиться ворота.

Обустройство фундамента

Очень важным моментом является подготовка и заливка фундамента, ведь он является основой всей конструкции. Именно поэтому, к нему предъявляются очень высокие требования прочности.

Чаще всего, его закладывают на глубину до 2 метров с использованием закладной детали, которая будет соединена с арматурой. Длинна основания в большинстве случаев должна равнятся половине длинны пространства под ворота.

При укладке фундамента, ширина ямы не должна быть меньше 0,4 метра.

Монтируя основу, нужно просчитать столб для держания ворот в зарытом положении. Если он будет устанавливаться, то надо продумать метод его крепления. Для повышения прочности конструкции ставят специальный швеллер углами вниз.

После установки закладной детали, к ней сваркой крепят арматуру. Швеллер устанавливается вплотную к полотну забора и крепится к нему. Здесь, нужно проложить питающий кабель. Для облегчения монтажа электроники, сначала укладывают гофровую трубку, по которой после заливки пускают кабель. Укладывается она примерно посредине фундамента.

После укладки фундамента нужно подождать примерно 3 недели до полного его застывания. Этот процесс во многом зависит от погоды.

Ставим роликовые опоры

Роликовые опоры располагаются на швеллере, который установлен в основе из бетона, без крепления, после чего, сверху монтируют несущую балку с подвижной створкой. Такая методика позволяет найти нужные точки для крепления роликовых опор. Это нужно для того, чтобы в будущем ворота двигались без трудностей, а также полностью закрывались не оставляя щелей.

После этого конструкция разбирается, а к закладной детали посредством сварки подсоединяют 2 регулировочные площадки, к которым позже крепят роликовые опоры. Регулировочные площадки должны устанавливаться на определенном расстоянии от краев швеллера, по которому они будут ездить.

Оборудуем привод и монтируем зубчатую рейку

Монтаж современной автоматики для откатных ворот начинается с закрепления регулировочной площадки, на которую будет крепится электропривод. Следующим шагом является подсоединение сваркой, болтовым соединением зубчатой рейки к редуктору откатных ворот и к двигающейся части ворот. Монтаж нужно проводить, учитывая положение шестеренки вала редуктора откатных ворот собранного своими руками.

Выполнять монтаж электронных компонентов необходимо в соответствии со схемой подключения электроники откатных ворот. Здесь нужно соблюсти зазор между шестеренкой редуктора и движущейся зубчатой рейкой, который может быть до 2 миллиметров по всей длине ворот.

Чтобы исключить лишние усилия, шумы при движении створки и обеспечить тихий ход, нужно расположить рейку на прямой. При этом расстояние между зубцами движущихся частей должно быть около 1 мм.

Важным моментом на этом этапе является установка концевиков. Ролики этого типа устанавливаются на несущей балке с сохранением доступа к ней с внешней стороны двигающегося элемента ворот. Крепятся концевики при помощи болтов. Задняя часть несущей балки дополняется специальной заглушкой, которая защищает от попадания влаги, грязи в устройство. Тут же монтируются ограничители движения створки. В конце процесса монтажа производится настройки механики и выход в рабочий режим.

Крепление фотоэлементов и защитных устройств

По окончании монтажа основной конструкции следует заняться установкой периферии вроде фотоэлементов, сигнализирующих ламп, защитных устройств.

Выполнять монтаж фотоэлементов и устройств защиты надо согласно схеме подключения и рекомендаций специалистов. В противном случае могут появиться неисправности и система выйдет из строя.

Правильным подходом будет сборка одного узла и его проверка, что позволит последовательно подтвердить работоспособность каждого устройства. Это позволит быстро обнаружить и исправить ошибки при сборке, не понеся материального ущерба. Установив и проверив всю дополнительную аппаратуру, человеку остается наслаждаться проделанной работой в мягком кресле.

Заключение

Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.

Читать еще:  Квартира на первом этаже: 8 скрытых преимуществ

Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.

Откатные ворота с электроприводом: въезд без усилий

Огромный ассортимент вариантов ворот часто заставляет задумываться о подборе комфортной ограждающей системы. Откатные конструкции в текущее время относительно распространенности пока уступают распашным, но все меняется.

Виды конструкций

За последние годы гаражное строительство претерпело настоящий переворот в техническом оснащении: появились разнообразные конфигурации «домиков» для хранения автотранспорта, усовершенствовались и видоизменились полотна перекрытия въезда в капитальные гаражи, а главное, все больше набирают популярности электрические ворота. Основной «бум», конечно же, коснулся наиболее главной детали для гаражных строений, призванных не только перекрывать въезд, но и надежно охранять авто либо личную территорию от посягательств, при этом стать достаточно комфортным элементом относительно эксплуатации.

Многим привычные распашные типы ворот с некоторой размеренностью меняются на откатные полотна, которые, в свою очередь, оснащаются электрическим приводом. Так пришло время для новых и достаточно комфортных моделей таких, как электрические ворота.

Деятельность откатных створок схожа с дверьми-купе, то есть полотнище перекрытия въезда на территорию либо гараж (если это позволяет площадь), полностью уходит в сторону, максимально освобождая проезд. Корректность деятельности подобных конструкций заключена в аспектах:

  • В зимний период нет необходимости очищать всю площадь территории, как перед распашными створками. Допустимо расчистить участок небольшой площади вдоль поверхности, куда отъезжают откатные электрические ворота.
  • Откатные системы достаточно просты в уходе.
  • Существенная экономия места свободного пространства.
  • Не закрываются самостоятельно при ветровых порывах.
  • Имеют современный и элегантный вид.

Подвесная система с верхней направляющей

Относительно конструктива систем, то откатные ворота допустимо свести к двум основным наиболее распространенным вариантам моделей:

  • Раздвижной конструктив с верхним закреплением направляющих элементов.

Такие системы подвесного типа зачастую используются на объектах промышленного назначения. Отличительная особенность данного вида ворот заключена в том, что направляющий элемент системы (балка), закрепленный вверху, держит весь вес подвижного полотна.

  • Консольные сдвижные ворота.

Такая конструкция системы определяется наличием балки, которая выполняет несущую функцию, фиксирует нижнюю часть створки, и обеспечивает ее движение вдоль при использовании тележек, закрепленных в фундаменте.

Эстетика: материал и дизайн

Системы откатного типа, представленных на отечественном строительном рынке, атак собственноручно, могут создаваться из следующих материалов:

Металл может использоваться для создания надежных полотен перекрытия проезда, а ковкой допустимо украсить любые конструкции, так и создать кованую створку, открывающую обзор территории, но и фигурно-декоративную для визуального наслаждения.

Относительно дизайна ассортиментный ряд достаточно разнообразен. Наиболее популярными конструкциями являются полотна, созданные из профнастила. Популярность данного материала, для изготовления ворот откатного типа, обуславливается эстетичностью, легкостью и доступностью стоимости.

Листы сырья допустимо покрывать любым цветом, а гофрированная структура поверхности, не смотря на небольшой вес, придает створкам дополнительную характеристику жесткости. Электрические ворота сдвижного типа отлично гармонируют с любым типом ограждения территории. При условии использования единого материала при перекрытии крыши строения загородного типа и для полотен въезда, то можно создать довольно уникальный и эстетичный ансамбль.

Створка из филенки может иметь разнообразное декоративное оформление в цветовой гамме, так и идеальный внешний вид.

Сендвич-панели являются несколько усовершенствованным вариантом такого строительного материала, как профнастил. Конечно, использование откатных полотен для обустройства проезда в гараж, несколько усложненное дело. Тем не менее, именно для гаражных строений используются рассматриваемые панели, поскольку материал утеплен посредством полиуретановой пены, что является преимуществом для помещения закрытого типа в качестве надежного уровня герметизации.

Комплектация конструкций

Наиболее удачным и приемлемым вариантом для откатных ворот частного использования являются консольные системы:

  • Не ограничены относительно высоты проема.
  • Механизмы и прочие детали конструкции компактно прячутся по бокам строения либо забора.

Движение полотна в подобной системе оснащения производится посредством скольжения несущей нижней направляющей балки по двум тележкам, неподвижно закрепленным в бетонной основе.

Створка не имеет возможности соприкасаться с поверхностью пола либо земли, что фактически отводит любые проблемы при эксплуатации: снеговые заметы и прочее, особенно, если это электрические ворота.

Для востребованных консольных систем должны быть приобретены все основные необходимые детали, обеспечивающие их монтаж и качественную эксплуатацию:

  • Створка ворот;
  • Несущая балка;
  • Фундамент;
  • Улавливатели для полотна;
  • Удерживатели от качания створки;
  • Платформы для роликов;
  • Зубчатая рейка или же комплект автоматики.

Автоматизация перекрытия

Сдвижные створки въездных ворот допустимо эксплуатировать в ручном режиме, для чего с двух сторон поверхностей полотна монтируются специальные ручки. Процесс открывания системы допустимо сделать более комфортным, то есть избавить себя от беготни между воротами и машиной (особо это ценится при непогоде).

Усовершенствовать конструкцию перекрытия проезда на территорию можно, если оснастить систему электрическим приводом, деятельность которого будет запускаться по сигналу с дистанционного пульта управления, сидя в авто.

Электрические блоки откатного типа будут полностью регулироваться электрическим приводом, что даст плавный ход створке. Автоматика, конечно, потребует дополнительных затрат относительно денежных средств и работ. Электрокабель рекомендовано заводить в подземной проводке, а по двум сторонам полотна требуется установка фотоэлементов, которые станут притормаживать створку при появлении преграды в пролете. Стоимость комплекта автоматики на системы откатного стоит в зависимости от веса створки.

Откатные ворота без электропривода

Откатные ворота без электропривода

Материал: профнастил, евроштакетник, решетка;

Высота (метр): 1.8, 2, 2.2, 2.4, 2.6;

Ширина (метр): 3, 3.5, 4, 4.5, 5;

Фундамент: свайно винтовой, монолитный.

Цена: от 32 000 руб. Заказать

Высота проёма (мм)

Ширина проёма (мм)

3000

3500

4000

В комплектацию входит:

  1. Фурнитура для откатных ворот = 1 комплект;
  2. Рама ворот отделанная профильным листом (окраска по любому из цветов RAL) с внешней стороны;
  3. Аренда генератора;
  4. Доставка в пределах 50 км от МКАД;
  5. Установка ворот.

Формирование стоимости зависит от:

  1. Габаритов – чем больше ее высота и ширина, тем выше цена;
  2. Обшивка – кованные изделия стоят дороже;
  3. Механизм кострукции — с автоматикой стоит больше;
  4. Сложность реализации ворот.

Выезд специалиста на замер осуществляется Бесплатно!

Популярные ограждения, предупреждающие несанкционированное проникновение на закрытую частную или государственную территорию – откатные ворота. Если на предприятиях востребованы автоматические устройства, то фирмы и владельцы частного сектора предпочитают недорогой вариант – откатные ворота без электропривода с ручным управлением.

Преимущества

  • Отсутствие потребности в электроэнергии, что позволяет сэкономить на оплате коммунальных услуг и актуально при повышенной проходимости.
  • Легкость использования – створки открываются и закрываются вручную без усилий.
  • Долговечность.
  • Быстрый и простой монтаж.

Воспользуйтесь нашим конструктором ворот и подберите лучший вариант для вас

* Данная стоимость включает себя готовый каркас конструкции без установки и отделки.

Ширина проема (мм) Высота проема (мм)

3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
1800
2000 22 500 руб. 23 500 руб. 23 500 руб. 26 500 руб. 25 000 руб. 30 000 руб. 30 000 руб. 35 000 руб. 34 000 руб. 43 000 руб. 45 000 руб. 47 000 руб.
2200 24 000 руб. 24 000 руб. 24 000 руб. 27 600 руб. 26 000 руб. 31 000 руб. 31 000 руб. 36 000 руб. 35 000 руб. 44 000 руб. 46 000 руб. 48 000 руб. 49 000 руб.
2400 26 000 руб. 28 000 руб. 28 000 руб. 28 800 руб. 29 700 руб. 35 000 руб. 35 000 руб. 37 000 руб. 36 000 руб. 45 000 руб. 47 000 руб. 49 000 руб. 50 000 руб.
2600 26 000 руб. 28 000 руб. 28 000 руб. 29 850 руб. 30 800 руб. 35 000 руб. 35 000 руб. 38 000 руб. 37 000 руб. 46 000 руб. 48 000 руб. 50 000 руб. 51 000 руб.
2800 26 000 руб. 29 900 руб. 29 900 руб. 30 900 руб. 31 950 руб. 35 000 руб. 35 000 руб. 39 000 руб. 38 000 руб. 47 000 руб. 49 000 руб. 51 000 руб. 52 000 руб.
3000 26 000 руб. 29 900 руб. 30 950 руб. 32 100 руб. 33 200 руб. 35 000 руб. 35 000 руб. 40 000 руб. 39 000 руб. 50 000 руб. 50 000 руб. 52 000 руб. 53 000 руб.
  1. ✔️ Звонок или заявка — вы можете позвонить нам по телефонам ☎+7-(495)-532-98-42, ☎+7-(925)-474-71-75 или заказать обратный звонок;
  2. ✔️ Оформление заявки — через сайт вы можете оформить заявку через любую форму;
  3. ✔️ Согласование деталей — наши специалисты свяжутся с вами для согласования деталей и профессионально проконсультируют по всем возникшим вопросам;
  4. ✔️ Доставка продукции — мы доставим продукцию в оговоренный день;
  5. ✔️ Снятие старых ворот — если на объекте есть старые ворота то мы их снимем бесплатно;
  6. ✔️ Установка новых ворот — наши мастера быстро и качественно произведут установку;
  7. ✔️ Вывоз мусора — после окончания работ мы вывезем весь мусор включая старые ворота.
Читать еще:  Лучшие производители кабелей в россии

Компания «Ворота 750» реализует откатные ворота без электропривода под ключ, цена на которые понравится любому клиенту. Кроме того, у нас можно купить автоматику (с пультом ДУ в комплекте), заказать ее установку. Воротные системы обладают и стандартными достоинствами:

  • Экономия полезного пространства – конструкции могут применяться на территории с плотной застройкой – сдвижная створка располагается вдоль забора.
  • Стойкость к ветровой нагрузке.
  • Установка под ключ собственными руками без привлечения мастера.
  • Привлекательный вид, возможность заполнения рамы разнообразными материалами (от их выбора зависит цена изделия) – древесиной, сэндвич-панелями, металлом (толщиной от 0,4 до 0,8 мм).
  • Разнообразие габаритов, дизайна, цветовых решений.

В каталоге компании имеется большой ассортимент товаров от известных производителей. Для каждой модели есть фото, указана стоимость в рублях и характеристики. Выполняется доставка продукции по Москве и всей Московской области. Чтобы приобрести откатные ворота без электропривода под ключ, нужно связаться по телефону с менеджером. Звоните! Мы готовы к обсуждению любых предложений.

Адрес: г. Москва, инд. 117042, ул. Адмирала Руднева, д. 2 zakaz@vorota750.ru
+7 (495) 532-98-42
+7 (925) 474-71-75

Сдвижные ворота

Сдвижные ворота (их еще называют откатными и раздвижными) идеально подходят для организации въезда на территорию участка.

Фотография №1: сдвижные ворота

  • Конструкции не создают преград транспортным средствам. Створка перемещается вдоль забора и полностью открывает проем. Полезная площадь участка не уменьшается.
  • Изделия надежны и долговечны. В стандартном режиме эксплуатации ворота служат десятки лет.
  • Конструкции удобны. Сдвижные ворота без автоматики с калиткой открываются вручную с минимумом усилий. Более продвинутые модели оснащены электроприводами и системами управления. Полотна перемещаются при помощи пультов ДУ и настенных блоков.
  • Автоматические раздвижные ворота — это гарантия вашей безопасности. Открыть заблокированное полотно вручную не получится. Конструкцию можно только сломать. Замком придется оснастить только калитку (при наличии).
  • Сдвижные ворота не создают проблем владельцам. Зимой вам не придется расчищать снег, чтобы открыть створку.

В пользу выбора раздвижных ворот говорят не только вышеперечисленные преимущества. Цены на автоматические и ручные модели находятся на оптимальном уровне для жителей Москвы и других регионов.

Цена на сдвижные ворота

Сдвижные ворота, цена которых находится на самом низком уровне, открываются вручную. Модели не оснащают блоками управления, электроприводами, фотоэлементами и другим дополнительным оборудованием.

Актуальные цены можете посмотреть тут.

В таблице представлены цены на конструкции со стандартными размерами (отделка — профнастил).

Раздвижные ворота с электроприводом

У раздвижных ворот с электроприводом цена выше, т. к. в состав таких конструкций входятдвигатели и сложная автоматика. Затраты полностью окупают себя. Такие ворота более удобны в эксплуатации.

Актуальные цены можете посмотреть тут.

В таблице представлены цены на откатные ворота с электроприводом со стандартными размерами (отделка — профнастил).

Итоговая стоимость раздвижных ворот будет зависеть от:

  • комплектации (наличия/отсутствия автоматики, фотоэлементов, датчиков и другого дополнительного оборудования);
  • размеров полотна;
  • материала наполнения каркаса створки;
  • необходимости установки двери (конструкции с калиткой обходятся чуть дороже).

Основная часть затрат на изготовление и установку — цена автоматики. Остальные факторы влияют на стоимость в меньшей степени.

Конструкция откатных сдвижных ворот

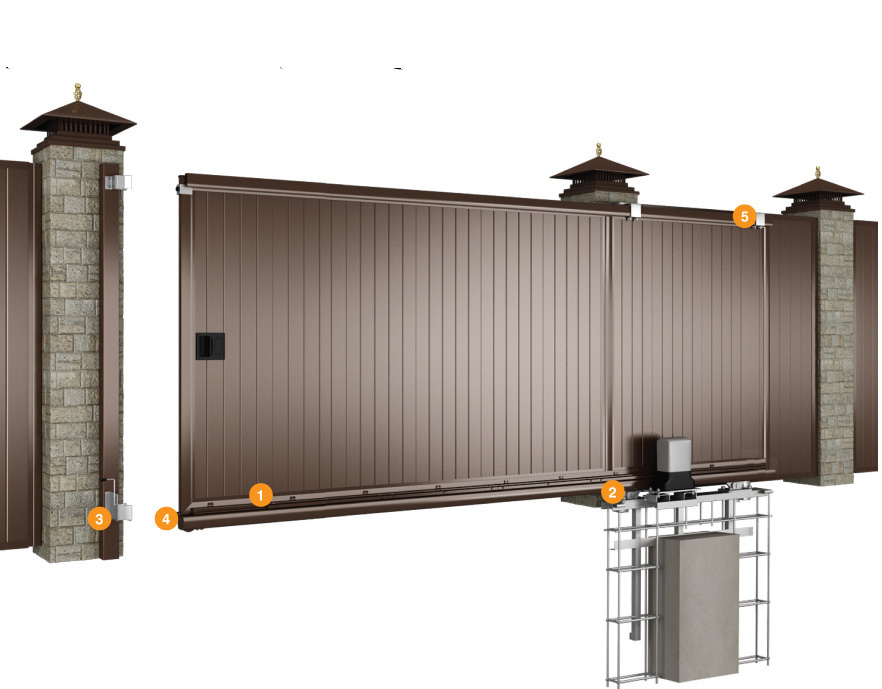

Откатные сдвижные ворота (консольные) с автоматикой представлены на схеме ниже.

Изображение №1: сдвижные консольные ворота

Ворота сдвижные с электроприводомсостоят из фундамента, полотна, двигателя, системы управления и элементов, предназначенных для стабилизации движения полотна и повышения надежности сооружения.

  1. Несущая балка. Надежно удерживается на опорах и передает нагрузку от створки на фундамент.
  2. Ролики. По ним полотно воротдвижется в заданной плоскости. Ролики также принимают нагрузку и распределяют ее по площади фундамента.
  3. Нижний уловитель. Представляет собой специальную разгрузочную площадку. Полотно опирается на нее в закрытом состоянии.
  4. Заглушка. Служит для защиты несущей балки от загрязнений.
  5. Верхняя направляющая. Фиксирует часть створки и позволяет полотну двигаться в заданном направлении.

Система управления (блок обычно размещают на одном из несущих столбов) не изображена на схеме.

Варианты наполнения

Полотна сдвижных ворот изготавливают из различных материалов.

  • Профнастил. Встречается чаще всего. Материал надежно защищает территорию участка от посторонних глаз. Доступно большое количество расцветок. Производители предлагают различные оттенки каталога RAL и оригинальные дизайнерские решения (камень, кирпичная кладка, красное дерево, дуб и т. п.).

Фотография №2: сдвижные ворота, отделанные профнастилом

  • Евроштакетник. Материал выглядит более эффектно. При желании вы сможете сохранить продуваемость участка или получить интересный дизайн полотна.

Фотография №3: сдвижные ворота, отделанные евроштакетником

Кроме этого применяют древесину, вагонку, сэндвич-панели и другие материалы и их комбинации. Встречаются даже кованые и ажурные конструкции.

Автоматические сдвижные ворота своими руками (монтаж)

Автоматические сдвижные ворота — сложная конструкция, установка которой требует знаний, опыта и серьезных временных затрат. Рассмотрим подробнее процесс монтажа изделия в подготовленный проем.

Обратите внимание! Если ширина проема отличается от стандартных значений (3,5 и 4 м), вам придется оформить заказ на изготовление подходящего каркаса или отрегулировать расстояние между столбами. Также необходимо предусмотреть наличие свободного пространства с одной из сторон, чтобы ворота могли свободно открываться.

Этап 1. Сооружение фундамента

Выройте и утрамбуйте яму. Размеры котлована зависят от глубины промерзания грунта и длины ворот.

В средней полосе России земля промерзает примерно на 1,5 м. При таких условиях оптимальная глубина ямы — 1,8 м.

Длина и ширина отверстия зависят от габаритов ворот. Для стандартных конструкций (шириной 3,5 или 4 м) подготовьте яму 2*0,6 м.

Обратите внимание! Котлован нужно рыть стой стороны, в которую будут открываться ворота. Яма должна вплотную примыкать к столбу. На дно углубления уложите песчано-гравийную подушку (30 см) и тщательно ее утрамбуйте.

Изготовьте каркас. Потребуются швеллер (2*0,16 м.) и арматура (дина — 1,5 м, диаметр — 10 мм). Приварите прутья к швеллеру и зафиксируйте их поперечными перекладинами. В итоге должна получиться вот такая конструкция.

Фотография №4: каркас для фундамента

Поместите каркас в яму и установите его так, чтобы швеллер располагался вдоль линии движения полотна и вплотную примыкал к опорному столбу. Выровняйте конструкцию при помощи уровня.

Изображение №2: схема подготовки фундамента

После размещения каркаса, проложите проводку для подключения электропривода и автоматики. Не забудьте про защиту кабелей. Типовая схема проводки выглядит так:

Изображение №3: типовая схема проводки для откатных ворот

Читать еще:  Как очистить от грязи бумажные обои

Убедитесь в надежности электрических соединений, правильности установки каркаса и залейте фундамент.

Важно! К дальнейшим этапам установки сдвижных ворот следует приступать только после затвердевания бетона (не ранее чем через 4 недели).

Этап 2. Монтаж полотна и автоматики

Закрепите детали подвижного механизма и заведите сбоку каркас полотна. Убедитесь в том, что конструкция расположена строго горизонтально, свободно перемещается по направляющим, не перекашивается и надежно держится в открытом и закрытом состояниях.

После тщательной проверки работоспособности всех механизмов приступайте к обшивке ворот. Учтите, что движению полотна по направляющим ничто не должно мешать. После завершения отделки убедитесь в этом в очередной раз.

Последняя стадия установки сдвижных ворот — монтаж автоматики. Установите электродвигатель, систему управления и иные устройства, входящие в комплект. При монтаже строго следуйте прилагаемой к технике инструкции. Подключите систему к сети и выполните окончательную проверку.

Как видите, установить сдвижные ворота с автоматикой не так уж и просто. По статистике, многие жители Москвы и регионов, выполнившие монтаж самостоятельно, сталкиваются с быстрым выходом конструкций из строя. Виной тому — ошибки, которые неопытные просто не замечают.

Если не уверены в своих навыках и знаниях, обратитесь к профессионалам. Вы сэкономите время и получите гарантию на выполненную работу.

Купить сдвижные ворота

Купить сдвижные ворота и заказать установку в надежной строительной компании — лучшее решение. Вам не придется волноваться, что деньги были потрачены зря.

  • Вы оформляете заявку.
  • На участок приезжает специалист, который выполняет подготовительные работы.
  • При заказе типовой конструкции мастера приступают к установке в ближайшие часы.
  • При необходимости установки нестандартных ворот профессионалам потребуются считаные дни на создание проекта и изготовление надежного каркаса.

Именно по такой схеме работает компания «МАСТЕРОВИТ». Обратившись к нам, вы получите удобный сервис и реализацию проекта любой сложности в максимально сжатые сроки.

Откатные ворота: типы конструкций, варианты приводов и особенности установки

Решив купить откатные ворота, хозяин сталкивается с определенными сложностями — выбор очень велик, и у каждого типа ворот существуют свои особенности, которые надо принять во внимание. В этой статье мы расскажем, как правильно выбрать откатные ворота, чем разные типы отличаются друг от друга и на что обратить внимание при покупке.

Преимущества откатных ворот

Причин популярности откатных ворот среди покупателей — масса. К примеру, в отличие от распашных ворот, откатные не «съедают» пространство внутреннего двора, что особенно ценно для частных домов с небольшими приусадебными участками, где каждый метр на счету. Откатные ворота можно установить почти в любой проем. Максимальный размер — до 8 метров шириной и до 6 метров высотой. Они удобны в использовании: несмотря на массивность и солидный вес, открыть их под силу даже хрупкой девушкеили подростку, а автоматические откатные ворота и вовсе не требуют от хозяина никаких усилий.

Всеми этими достоинствами откатные ворота обязаны, прежде всего, своей конструкции. Рассмотрим ее особенности подробнее.

Конструкция и устройство

Обычно откатные ворота состоят из следующих комплектующих:

  • рама, загрунтованная и окрашенная в заводских условиях;
  • зашивка ворот;
  • комплект ходовых и направляющих элементов;
  • для автоматических откатных ворот потребуется также электропривод со встроенным устройством управления.

Зашивка ворот может быть практически любой — используются профнастил (односторонний или двухсторонний), дерево, сэндвич-панели, кованые конструкции, сетка-рабица, пруток и др. Наиболее распространены ворота из профнастила — недорогого и практичного материала, который отличается легкостью и устойчивостью к внешним воздействиям. Более прочная альтернатива профнастилу — листовая сталь: она надежнее. Однако вес ворот из стали весьма велик, а это значит, что потребуется приобретение более дорогой фурнитуры и автоматики. Деревянные откатные ворота тоже немало весят. При этом у них прекрасные внешние характеристики и они экологичны. Этот материал пользуется успехом у поклонников экостиля или стиля кантри. Хорошей альтернативой дереву может стать евроштакетник. Большой простор для дизайнерских решений предоставляют кованые ворота.

При наличии финансовых возможностей и фантазии можно оформить раздвижные ворота по своему вкусу, комбинируя различные материалы, — такие ворота будут не только удобны в использовании, но и украсят двор, хорошо вписавшись в ландшафт.

Типы (виды) откатных ворот

Все откатные ворота можно разделить на несколько видов, которые конструктивно отличаются друг от друга:

Подвесные откатные ворота. Эта тяжелая, но надежная конструкция получила широкое распространение еще в советские времена. Полотно на роликовых тележках крепится на балку, расположенную над проездом на высоте 4–5 метров. Недостаток подвесных ворот – ограничения въезда по высоте.

Консольные откатные ворота. Такие ворота лучше всего подходят для российского климата и условий. Они не предполагают размещения балок над проездом и рельсов под створками. Ни пыль, ни снежные заносы не выведут такие ворота из строя. Полотно консольных откатных ворот крепится к балке, которая посредством роликовых тележек зафиксирована на солидном фундаменте, расположенном сбоку от проема.

Откатные ворота на винтовых сваях. Они очень просты в монтаже — в качестве несущих конструкций используются металлические сваи, они закручиваются в землю на глубину не менее 1,5 м (глубина промерзания земли). Такие конструкции надежны и долговечны, а их установка занимает от 1 до 3 дней.

Механические откатные ворота. Их придется открывать и закрывать вручную. Это не очень удобно. Однако такой вариант обойдется значительно дешевле автоматического. Подходящий выбор для дач или загородных домов, которыми пользуются не слишком часто.

Автоматические откатные ворота. Автоматические ворота с электроприводом и ПДУ открываются «самостоятельно», хозяину достаточно лишь нажать кнопку. Это предпочтительный вариант для постоянного использования.

Виды автоматики для откатных ворот

Современные откатные ворота очень часто оснащены электроприводом и пультом дистанционного управления. Автоматику можно подключить к любому типу ворот. Такие ворота экономят время хозяина и обеспечивают максимально комфортный въезд на территорию. Сейчас с легкостью можно подобрать необходимый привод для автоматизации откатных ворот. Широко известна автоматика таких производителей как NICE, CAME, FAAC а также продукция российского производителя DOORHAN, не уступающая по качеству зарубежным аналогам.

Главные элементы автоматики —привод, открывающий ворота, и пульт радиоуправления. Кроме того, многие модели автоматики имеют встроенные системы безопасности и могут быть дополнены фотоэлементами. Пульт управления воротами надежно кодируется, поэтому открыть одни ворота пультом от других невозможно.

Рекомендации по выбору

Выбирая откатные ворота, следует учитывать не только собственные эстетические предпочтения и финансовые возможности, но и предполагаемые условия эксплуатации. Например, сколько времени и сил вы готовы уделять уходу за воротами зимой? Подвесные конструкции – самые неприхотливые, достаточно очистить зазор между нижним краем ворот и землей от снега и наледи. Консольные ворота требуют ухода за роликами – их нужно чистить и смазывать. Больше всего хлопот с рельсовыми воротами – нижний рельс постоянно забивается снегом и льдом. Впрочем, сегодня такой тип ворот – редкость.

Как часто вы будете использовать ворота? Насколько дорого обойдется выбранная модель в эксплуатации? Уточнить ответы на эти вопросы нужно еще до того, как будет подписан договор на покупку и установку откатных ворот.

Установка ворот

Надежность и долговечность ворот напрямую зависит от того, насколько профессионально они были установлены. Монтаж ворот — работа для опытных профессионалов, знающих тонкости каждого из этапов.

Первый этап заключается в постройке фундамента и монтаже специальных опорных столбов. Они должны быть установлены ниже уровня промерзания почвы и прочно закреплены. Монтаж основания должен производиться с той стороны ворот, в направлении которой будет перемещаться створка. Для этого создается яма, в которую опускается заранее сваренный каркас. Каркас бетонируется. После этого собирается каркас ворот, который обивается выбранным материалом. И наконец, полотно устанавливается на раму и, при необходимости, подключается к электроприводу.

Ссылка на основную публикацию
Adblock
detector
